塑料加工廠  下面介紹塑料簡易鑒別法：

       1． 塑料的外觀鑒別

       通過觀察塑料的外觀，可初步鑒別出塑料制品所屬大類：熱塑性塑料，，熱固性塑料或彈性體。一般熱塑性塑料有結晶和無定形兩類。結晶性塑料外觀呈半透明，乳濁狀或不透明，只有在薄膜狀態呈透明狀，硬度從柔軟到角質。無定形一般為無色，在不加添加劑時為全透明，硬度從硬于角質橡膠狀（此時常加有增塑劑等添加劑）。熱固性塑料通常含有填且不透料明，如不含填料時為透明。彈性體具橡膠狀手感，有一定的拉伸率。

       2． 塑料的加熱鑒別

       上述三類塑料的加熱特征也是各不相同的，通過加熱的方法可以鑒別。熱塑性塑料加熱時軟化，易熔融，且熔融時變得透明，常能從熔體拉出絲來，通常易于熱合。熱固性塑料加熱至材料化學分解前，保持其原有硬度不軟化，尺寸較穩定，至分解溫度炭化。彈性體加熱時，直到化學分解溫度前，不發生流動，至分解溫度材料分解炭化。

       3． 塑料的溶劑處理鑒別

       熱塑性塑料在溶劑中會發生溶脹，但一般不溶于冷溶劑，在熱溶劑中，有些熱塑性塑料會發生溶解，如聚乙烯溶于二甲苯中，熱固性塑料在溶劑中不溶，一般也不發生溶脹或僅輕微溶脹，彈性體不溶于溶劑，但通常會發生溶脹 。

       4． 塑料的密度鑒別

       塑料的品種不同，其密度也不同，可利用測定密度的方法來鑒別塑料，但此時應將發泡制品分別出來，因為發泡沫塑料的密度不是材料的真正的密度。在實際工業上，也有利用塑料的密度不同來分選塑料的。

       5．塑料的熱解試驗鑒別

       熱解試驗鑒別法是在熱解管中加熱塑料至熱解溫度，然后利用石蕊試紙或pH試紙測試逸出氣體的pH值來鑒別的方法。

       6． 塑料的燃燒試驗鑒別

       燃燒試驗鑒別法是利用小火燃燒塑料試樣，觀察塑料在火中和火外時的燃燒性， 同時注意熄火后，熔融塑料的落滴形式及氣味來鑒別塑料種類的方法。

       7．塑料的顯色反應鑒別

       通過不同的指示劑可鑒別某些塑料，在2ml熱乙酸酐中溶解或懸浮幾毫克試樣，冷卻后加入3滴50%的硫酸（由等體積的水和濃硫酸制成），立即觀察顯色反應，在試樣放置10min后再觀察試樣顏色，再在水浴中將試樣加熱至100度，觀察試樣顏色。用此法可鑒別下表中的塑料。

塑料產品的外觀缺陷分析和解決辦法

外觀缺陷： 在注塑加工時塑料制品廠應該首先必須充分了解造成表面缺陷的根本原因是什么。它們是由料流帶到了塑料制件表面的缺陷，還是塑料模具的表面缺陷轉移到了制件表面?以下總結了幾點原因和解決辦法：■熔料溫度太低■過低的熔料溫度會導致熔料黏度升高(熔料變稠)，從而引起熔料

注塑塑料制品披鋒的可能原因

①塑料制品投影面積超過注射機所允許的最大制品面積;②模具安裝不正確或單向受力;③注塑機模板不平行或拉桿變形不均;④模具平行度不良或模邊有阻礙;⑤塑料模具分型面密合不良，型腔和型芯偏移或滑動零件的間隙過大;⑥塑料流動性太大，且加料量太大;⑦型腔料溫高，模溫過高;⑧注塑加工廠家在塑料注射壓力過大，注射速度過快;

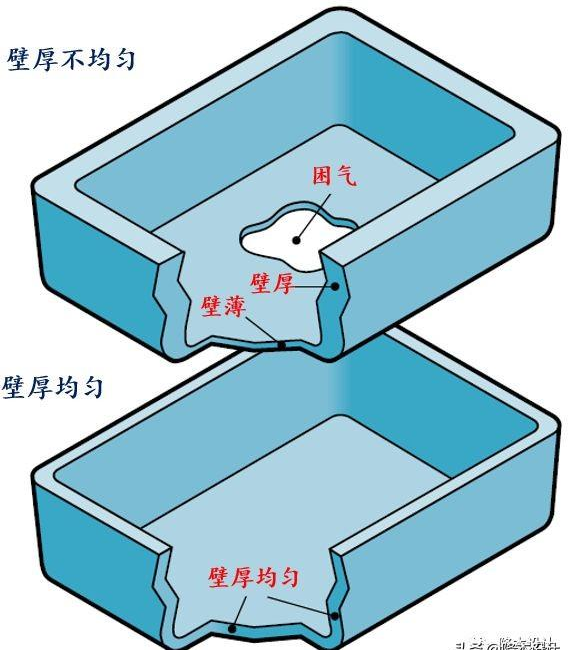

不均勻壁厚導致其它外觀缺陷例如困氣分析

壁厚均勻是塑膠件設計的一個非常基本的原則。據我觀察，大多數的工程師都知道這個原則，但是很多都認為這個不重要、選擇任性設計而不遵守。 當注塑產品第一次試摸發現各種質量問題，例如縮水、變形翹曲、內應力和困氣等時，首先想到的是通過調整注塑工藝參數來解決，當多次調整問題

改性尼龍材料的注塑加工工藝

注塑加工廠家在生產中，對改性尼龍材料有很強的吸濕性，加工前需充分干燥，可在80~90℃熱風中循環干燥至含水量不超過0.3%為止，并應防止干燥后在吸濕。高溫時易氧化降解，超過300℃時分解，在滿足成型工藝的前提下，應避免溶體溫度過高，并應避免在料筒內滯留時間過長。流動性極好，溢邊值為0.02mm，左

模具加工工藝規程和精加工工藝

模具加工工藝規程的內容要求1）模具或零件的名稱、圖號、材料、加工數量和技術要求等標題欄；2）毛坯尺寸和供貨狀態；3）工藝定位基準；4）成型件的加工方法和順序；確定各工序的加工余量、工序尺寸和公差要求以及工裝、設備的配置；5）各工序的工時定額；6）確定裝配基準裝配順序、方法和要求；7）確定試模要求和驗收標準。
